и вот такую реакцию добавить нужно.

Сообщение отредактировал
фото прикрепил к сообщению
второе - задвоенное сообщение удалил.

Никогда не видел столь малые сопротивления между базой и истоком.
Насмотренность есть. Обычно это даташиты.
Правда работал с полевиками до 5 Вольт на затворе.

Про емкость затвора - вкурсе.
даже осциллограммы ...

1) да, запирающий ток. только там не ставят на столько малые сопротивления. от сотен ом (редко ) до десяти килоом.

2) вопрос был не в этом.
нужно заменить основные ключи на рассыпуху.
и решить со схемой управления ключами.
( драйверы или мелкие транзюки )

ток не подходит.
я смотрел все сборки в промэлектронике.

25 Амперные стояли, а вы предлагаете 12А
параллельно вроде не ставят мосфеты.
Вчерась ВитГо минут 30 мне объяснял про согласующие резисторы.
грозился ссылку дать поизучать.

я же смотрю сейчас ключи на 49А ( второй вовсе на 74А )

итак
использую P+N
( не охота с драйверами заморачиваться - плату под них делать.. проще на макетке )
H-most 22.png
силовые:
N - irfz44n - 55V - 49A ( https://www.promelec.ru/product/37566/ - код 37566 )
P- IRF4905 - 55V - 74A ( https://www.promelec.ru/product/83333/ - код 83333 ...

нашел ответ:


N+N транзисторы в H-мосте можно использовать, но со специальным драйвером.

проблема с N-канальным сверху
например, IRFZ44N
Чтобы он полностью открылся, нужно на затворе сделать на ~10 В выше, чем на истоке (sourse) (Vgs ≈ 10 В)

В верхнем плече H-моста напряжение на истоке (sourse ...

Вопрос об Н-мосте без специализированных драйверов:

Почему в Н-мосте используют N+P канальные чаще чем N+N ключи?
Вроде работать должно: сперва нижний откроется транзистор, затем верхний >> ОТВЕТ СООБЩЕНИЕМ НИЖЕ


драйвер как-то решает вопрос с сопротивлением нагрузки включенной в цепь ...

В наличии есть несколько б/у драйверов 6700 IBZ V9142p8
можно заморочится и собрать с ними
они кстати в оригинальной схеме мощного регулятора рулят N-канальными 019N04NS
( в регуле только N-канальные мосфеты )

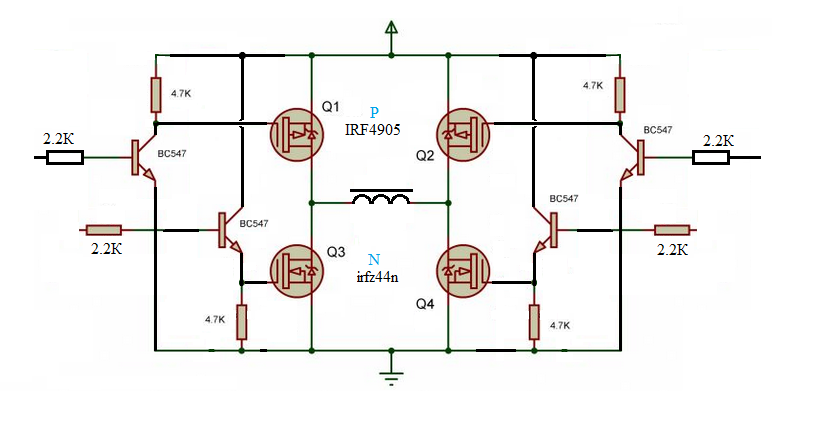

что то такое сделать ? >> схема хреновая. Вместо биполярных нужно использовать полевики
в такой схеме биполярники будут открываться до 4,6 Вольт всего
