RCC & SPI

[dvk]

Так в редакторе для этого mcu есть настройка тактирования на 84 мгц...

Начал заново настраивать SPI используя встроенные в редактор модули. И гляжу скорости заветной (42Мгц) нет. В модуле настройки RCC на 84 Мгц стоит делитель /2

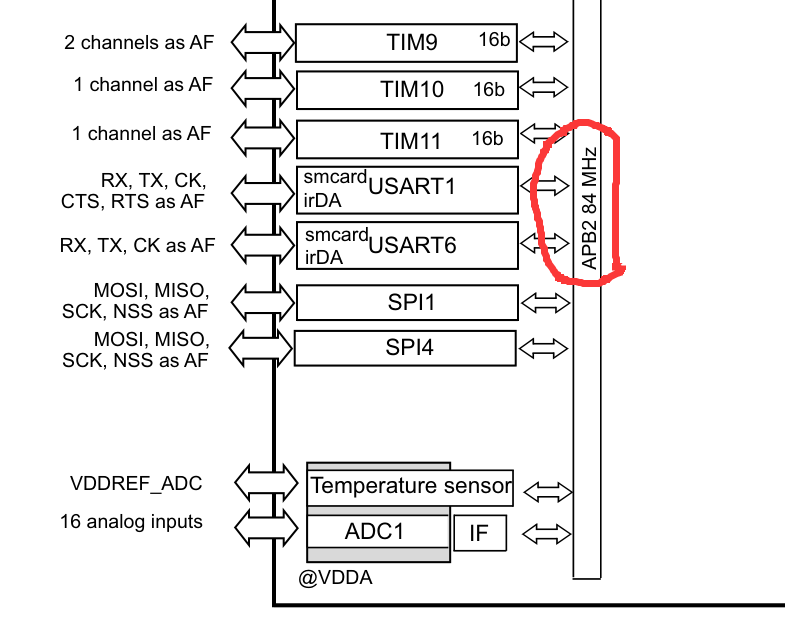

Хотя в доках указано что APB2 , на котором и сидит SPI1 и ещё всякое , может работать на 84 Мгц

Это сделано для чего-то важного ?

[VitGo]

Честно говоря не знаю, я где то в доках встречал что SPI может передавать данные со скоростью до 42 мбс
А что говорит осциллограф по сигналу CLK ?

[dvk]

Честно говоря не знаю, я где то в доках встречал что SPI может передавать данные со скоростью до 42 мбс
А что говорит осциллограф по сигналу CLK ?

После того как я изменил делитель APB2 в модуле, частота SPI стала 42 Мгц.

[VitGo]

То есть делитель стоит один, а частота 42 мгц?
Только экранчики проверять надо будет.. некоторые у меня уже на 20 нерегулярно работали

[dvk]

А что говорит осциллограф

Нашёл ещё один косяк


Для 84 Мгц рекомендуют 2 WS а тут 5. Это наверное модуль sysclk передран с F407 ?

[dvk]

То есть делитель стоит один, а частота 42 мгц?

В модуле настройки частоты делитель APB2 настроен на 42 Мгц , хотя APB2 может работать на 84 Мгц. Я поэтому в первом посте и спрашивал , это сделано специально ? случайно ? али злой умысел был ? )))

Только экранчики проверять надо будет.. некоторые у меня уже на 20 нерегулярно работали

У меня есть ST7789 ST7735 ST7796 и все они нормально работают на куда больших частотах. 42Мгц это мелочи ))) но конечно проверю когда-нибудь

[dvk]

Подправленный syclk84 . Изменён делитель APB2 на /1 . Изменён Wait states (WS) (LATENCY) с 5 на 2 , что правильнее для 84 Мгц . Можно в следующую сборку включить , наверное

sysclk84.rar

(3.08 КБ) 15 скачиваний

[VitGo]

надо было комменты написать, и ссылку вставить на сообщение свое в форуме, чтобы потом если что можно было концы найти, кто что сделал и почему, тем более удобно когда есть история из которой понятно как возникла идея что править и почему (зачем) исправлено...

это только вначале думается что это лишнее, однако через год-полтора - очень помогает вспомнить контекст

[VitGo]

У меня есть ST7789 ST7735 ST7796 и все они нормально работают на куда больших частотах. 42Мгц это мелочи ))) но конечно проверю когда-нибудь

надо глянуть еще какой нить PCD8544 (от нокии 5110), потом был дисплейчик еще от нокии 1100... - правда я давно их не пользую, но по частоте какой то из них мне мозг делал

[dvk]

надо глянуть еще какой нить PCD8544 (от нокии 5110), потом был дисплейчик еще от нокии 1100... - правда я давно их не пользую, но по частоте какой то из них мне мозг делал

Ну делитель у SPI есть свой , им уменьшить частоту всегда можно
